手動試壓泵的優點很多，最主要的就是其比較小巧輕便，在使用的過程中非常方便移動，因此在給一些設備試壓的時候，可以節省不少時間。由于現在試壓泵的固定結構，在不使用的時候，是沒辦法收放的，因此會比較占空間。那么手動試壓泵的結構是什么?工作原理又是什么呢?
手動試壓泵結構：
試壓泵由泵體、柱塞、密封圈、控制閥、壓力表、水箱等組成。其工作原理分別總結如下:
當柱塞通過手柄被提起時，泵體內會產生真空。進水閥打開，通過進水濾網和進水管進入泵體。按下手柄，進水閥關閉，出水閥推開，輸出加壓水，進入被測裝置，往復工作，實現額定壓力測試。
手動試壓泵工作原理：
工作時，提起手柄，帶動柱塞上升，水箱內部容積增大，形成真空。在大氣壓力的作用下，水箱中的工作介質通過濾網、吸管和進水閥進入水箱。按下手柄，柱塞下移，迫使工質推開出水閥，通過控制閥和工作連接管，送到被測裝置。
當泵連續工作時，壓力逐漸升高，直到達到所需的測試壓力。壓力表連接在控制閥后面，并與被測設備直接隔離。此時，可以對被測裝置進行保壓試驗和檢查。試驗結束后，打開泄壓閥，使工作介質放回水箱，壓力降至零。

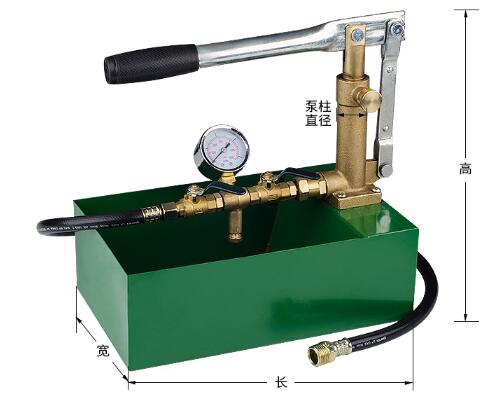

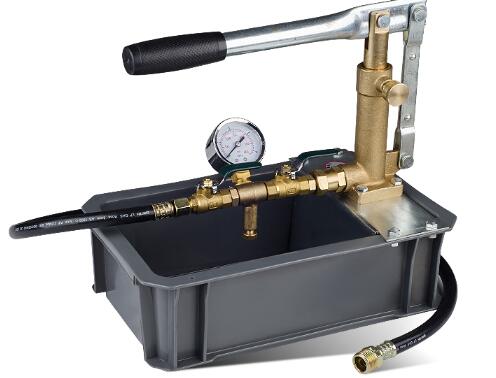

手動試壓泵是一種立式單缸手動往復泵，由水箱、支架、泵頭(包括柱塞副、進出水閥、控制閥、缸壓閥、工作噴嘴接頭等)組成。)，壓力表，手柄，工作噴嘴等。
泵體用螺栓固定在支架上，支架安裝在水箱上。泵體由整體鍛鋼制成，還有各種閥門、手柄、壓力表、工作噴嘴等。安裝在泵體上或與泵體連接。支架不僅用于安裝泵體，還可以在運輸過程中用作手柄。活動腳架和滾輪設置在水箱下方，方便移動時拖動，工作時拉出活動腳架，使泵更穩定，施力時不會翻倒。搖動手柄時，力臂叉和力叉帶動柱塞上下往復運動，實現泵的交替吸排過程。
手動試壓泵的結構主要就是有上述幾個部分構成，而它的工作原理也是非常簡單的。手動試壓泵的水箱底下是有活動住家與滾輪的，因此，在施力的時候，是不會發生傾倒的現象的，這樣也讓用戶在使用過程中，可以省不少心。
