高壓電動試壓泵利用柱塞平行于傳動軸在柱塞孔內往復運動引起的體積變化來工作。由于柱塞和柱塞孔是圓形的，加工時可以緊密貼合，實現高精度配合，因此高壓泵具有容積效率高、運行穩定、噪音低、工作壓力低等優點。
高壓電動試壓泵的結構特點

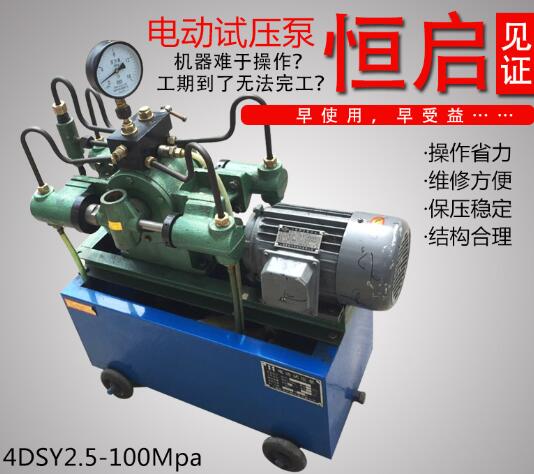

高壓電動試壓泵的傳動部分采用臥式擺線針輪減速器，然后通過主軸的偏心滑塊機構帶動十字頭在水平滑道內往復運動。高壓電動試壓泵驅動柱塞在液壓缸內往復運動，排出高壓液體。整個高壓電動試壓泵體置于水箱上方，固定在與水箱蓋平齊的機座上，相對安裝，便于液壓缸部分易損件的拆裝及其他維修工作，使整體結構緊湊，外觀造型大方。
高壓電動試壓泵缸體是試壓泵的關鍵部件，由柱塞副和閥門系統組成。同時，柱塞、密封件、套筒、閥門和閥套是關鍵零件和易損零件，它們是配合零件。這種高壓電動試壓泵是一種超高壓往復泵，不僅具有超高壓的工作功能。更重要的是，在超高壓下安全可靠。

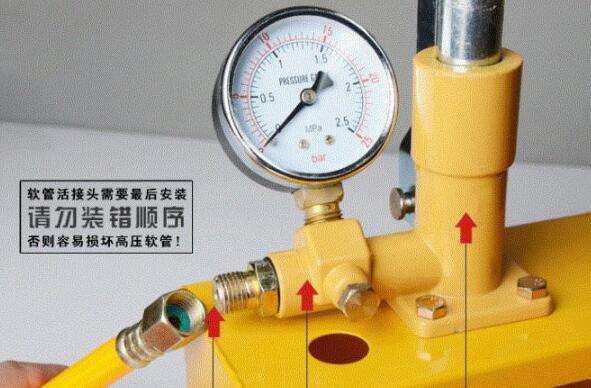

因此，從兩個氣缸排出的壓力液體通過集水管進入集水體，在集水體的中上部設置安全閥，其開啟壓力標定為出廠時額外工作壓力的1.1-1.2倍。在集水體的后上方設置一個泄壓閥，用于緊急泄壓，但不用于被測容器的泄壓。此外，在集水體上方的前部安裝有壓力表，以顯示壓力。為了避免泵的脈動壓力影響儀表的讀數，在儀表的下部安裝了一個阻尼裝置。
