電動試壓泵變頻控制系統技術方案包括試壓泵專用數顯曲線記錄儀
試壓泵數顯曲線記錄儀技術方案
一、設備的使用條件：
1.在買方不需要增加除固定裝置以外的其他設施的情況下，設備可以正常安裝和使用；
DING-RIGHT: 0px; FONT: 12px/24px 宋體; WHITE-SPACE: normal; COLOR: rgb(0,0,0); WORD-SPACING: 0px; PADDING-TOP: 0px; -webkit-text-stroke-width: 0px">2、環境溫度：-5℃~42℃；
3、試驗介質: 水或濃度較低的油類；
4、設計耐壓:6.3MPa；
5、測試溫度：常溫；
6、壓力測量精度：精準度為滿量程千分之一；
7、本系統采用8MPa精度為FS 0.01%的壓力傳感器；
8、本系統的整體控制精度為FS 0.3-0.5%；
9、電源：AC380/220V,50Hz；
10、相對空氣濕度要求：≤70-90%。
本套電動試壓泵的控制系統根據客戶實際技術要求非標制作：
其中電動試壓泵執行標準：
JB/T9089-1999試壓泵；
JB/T53194電動試壓泵 產品質量分等；
GB-T9234-1997機動往復泵；
GBT 7784-2006 機動往復泵試驗方法。
二、設備配置部分技術參數及詳細功能描述：
本試壓系統的主要功能參照客戶技術要求設計，以下需方要求：
根據客戶以上技術要求，結合我公司多年來類似系統設備項目經驗，現做初級技術方案如下：
三、設備概述：本套電動試壓泵的控制系統根據需方技術要求非標制作：
設備主體由2D-SY6.3MPa電動試壓泵含遠程控制閥組管匯與變頻遙控操作系統及試壓泵專用數顯曲線記錄儀三部分組成。其中電動試壓泵脫離數顯曲線記錄儀后可獨立進行試壓試驗，但只能顯示和控制壓力不能進行壓力曲線數據采集與打印報表。
2D-SY6.3MPa電動試壓泵通過5米膠管與遠程控制閥組管匯連接，遠程控制閥組管匯通過5米膠管與用戶被測容器相連接，試壓泵專用曲線記錄儀的壓力傳感器的傳感線為標配10米，用戶如有需要可以延長費用另計。
本試壓控制系統采用電動試壓泵安全閥超壓自動起跳和遠程控制閥組卸放壓力以及采用防震電接點壓力表來進行系統限壓安全保護。
該泵在使用前，只需在電接點壓力表上設定上限壓力值，在數顯時間繼電器上設置好保壓時間，然后按遙控或手動按鈕啟動試壓泵，這期間可以隨意扭動變頻器旋鈕改變電機轉速調節試壓泵流量及升壓速度（專門針對用戶被測容器大小不均或者怕升壓速度過快），當壓力達到事先設定的上限目標值時，試壓泵會自動停機進入保壓狀態，這時可通過試壓泵專用數顯曲線記錄儀或計算機（筆記本）實時觀察壓力變化狀態，當保壓時間到遠控電磁閥組打開卸除壓力，或者通過手動打開試壓泵上的泄壓閥卸除壓力，試壓完畢。

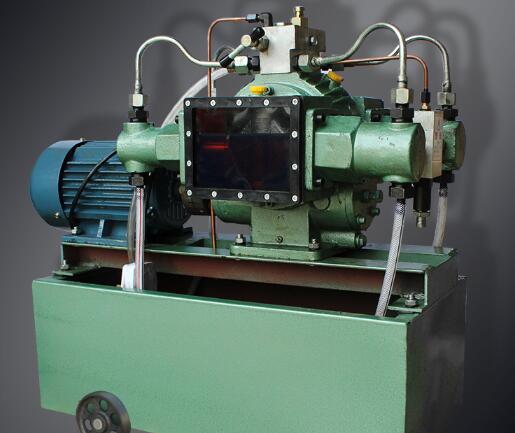

2D-SY300/6.3MPa電動試壓泵實物圖片，圖片僅供參考具體請以到貨實物為準
試壓泵部份型號:2D-SY6.3MPa電動試壓泵；
技術參數：額定壓力6.3MPa，額定流量300 L/h
試壓泵電機：1.1KW普通電機；
試壓泵控制系統：帶本地手動啟停控制功能和遠程控制啟停功能。
帶變頻控制柜，含1.5KW變頻器一臺。
壓力傳感器：8MPa精度為滿量程FS0.1%，DC24V，4-20MA，量程0-8MPa；
出口連接端：M22X1.5工作接頭，連接一根兩頭為M22X1.5的內螺紋高壓膠管。
手動卸荷閥：廠家標配；
安全保護閥：廠家標配；
電接點壓力表：1.6級10MPa；
高壓膠管：5米；
遠程控制：壓力遙控自控系統通過電纜（用戶提供）及壓力傳感器數據線與試壓泵相連，遙控器的有效傳輸距離是10-100米，壓力傳感器數據線標配10米，可以進行延長（費用另計），從而實現遠程控制、安全試壓的目的！
壓力遙控自控?cái)?shù)顯壓力表及數顯時間繼電器控制系統機箱，圖片僅供參考具體請以實物為準
遠程泄壓閥組， 圖片僅供參考具體請以到貨實物為準。
便攜式數顯式記錄儀壓力采集系統詳細技術參數：
便攜式記錄儀實物圖，圖片僅供參考具體請以到貨實物為準。
便攜式記錄儀實物圖，圖片僅供參考具體請以到貨實物為準。
便攜式記錄儀實物圖，圖片僅供參考具體請以到貨實物為準。
便攜式記錄儀實物圖，圖片僅供參考具體請以到貨實物為準。
數顯記錄儀壓力采集系統技術參數：
數顯記錄儀五寸（彩屏），AC220V電源，接入壓力傳感器信號；
采集的壓力數據可通過U盤導出導入計算機，也可直連電腦通過計算機上位機軟件讀取數據；
微型打印機（針式）；
壓力傳感器：8MPa精度為滿量程FS0.1%，DC24V，4-20MA，量程0-8MPa；
儀表工具箱：安裝記錄儀與打印機等，標配；
便攜式機箱：安放儀表工具箱及備件；
儀表電源線：一套；
壓力信號線：一套；
8G高速U盤：一個；
計算機上位機管理軟件：光盤一張。
便攜式記錄儀壓力采集系統具有以下功能：
1、在壓力試驗過程中，可以顯示實時壓力數值和實時壓力曲線，自動記錄壓力值及升壓保壓過程的曲線變化并存儲與打印到微型打印機，或通過U盤導出數據到計算機等功能。
2、數顯記錄儀壓力采集系統可隨時通過數據線直連到計算機（筆記本電腦）上，通過計算機后臺軟件實時觀察試驗情況及壓力數值和壓力曲線，并可通過計算機導入數據隨時打印試驗報表，試驗報表格式電子檔可任意隨時編輯。計算機（筆記本電腦）由客戶自行提供。
3、遠程控制：便攜式記錄儀壓力采集系統通過壓力傳感器數據線與試壓泵相連，可以進行延長，從而實現遠程控制、安全試壓的目的！
4、設備的安裝調試由供方技術人員7X24小時電話指導。如電話指導不能完成安裝調試，雙方協議供方酌情收取安裝技術人員差旅費用后，我公司可立即派人到需方進行安裝調試。
