超高壓水封試驗試壓泵控制系統技術方案
試壓泵超高壓水封試驗系統由專業試壓泵制造商設計，旨在提高井控設備的可靠性，減少和避免井噴事故。根據API 16A、API 16C、API 6A、SY5156等標準，對井口和井控設備進行水封試驗。該系統的應用可以提高國內井口、井控設備和密封管產品的設計、制造和裝配水平，提升我國石油產品的市場競爭力。
二.正式介紹
水封試驗裝置以一定壓力的流動空氣為動力源(空氣壓縮機)，以氣動比例泵為壓力轉換器，輸出介質壓力與氣源壓力成正比。通過調節氣源壓力，可以獲得相應的介質壓力。當氣源壓力和介質壓力達到力平衡時，氣動泵停止增壓，介質壓力穩定在預調壓力。它還可以通過調節空氣流量來控制介質流量和增壓速度，因此它具有防暴、輸出壓力可調、增壓速度可控、操作簡單、性能可靠、適用范圍廣等特點。是壓力容器試壓的理想設備，特別適用于油田鉆井生產工程中的防噴設備、閥門、管道、高壓彎頭、接頭、軟管等承壓設備的高壓和超高壓試驗。
試壓泵控制系統裝置也適合科研和檢驗部門作為測試工具。它可以與計算機和打印機連接，記錄壓力容器在整個試壓過程中的壓力變化，并以曲線或數據的形式打印出試壓報告。
三、實際使用
將水壓入待測樣品中，以檢測樣品在實際使用中是否泄漏，被測樣品是否能承受設計壓力。
第四，物理學原理
該系統是根據壓力、力和面積之間的關系設計的。(即P=F/S)，通過驅動機構和噴射機構的有機結合，實現從低壓到高壓的轉換，從而達到增壓的目的。
動詞（verb的縮寫）技術參數和性能特征：
1.總體參數：
試壓泵類型：QSTY-180-J-Z-3
px; font-family: 宋體; line-height: 24px;">試壓泵最高工作壓力：180MPa
試壓泵測試精度：0.5%FFS
試壓泵控制系統測試工位：3工位（獨立工作，互不影響，獨立的保泄壓裝置，獨
立的數據采集系統）
試驗介質：清水（加乳化液）
2、驅動氣源參數(空氣壓縮機)
a、壓力0—0.8Mpa
b、流量≥1.6m3/min
3、設備尺寸（單位：mm）
長2200×寬1250×高1850
結構示意圖：
試壓報告格式（掃描件）：
六、清單列表
序號
產品名稱
規格型號
配件品牌
備注
低壓泵
自主生產
單驅雙泵頭
高壓泵
自主生產
單驅雙泵頭
智能記錄儀
DL-NSL-01
自主研發（OEM）
壓力變送器
200MPa-0.5%PPF
江蘇恩泰
低壓泵開關閥
力牌（ZL00350313.5）
高壓泵開關閥
力牌（ZL00350313.5）

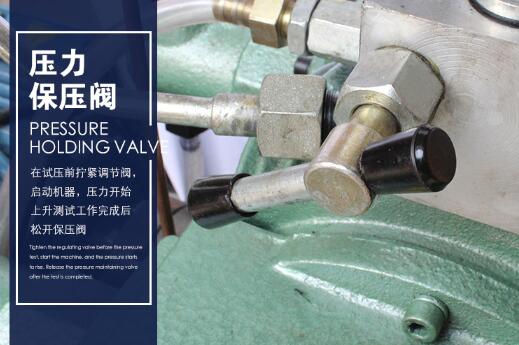

保壓閥
自主生產
手/氣控
泄壓閥
自主生產
手/氣控
低壓泵控制閥
K25-5
自主生產
獨立式硬驅動
高壓泵控制閥
K25-25
自主生產
獨立式硬驅動
調壓閥
SNS
油霧器
SNS
過濾器
SNS
超高壓呼吸閥
自主生產
工業電腦
自帶COM版
套裝
激光打印機
1680（A4）
聯想/戴爾
采集系統
自主研發（OEM）
試壓報告編輯系統
自主研發（OEM）

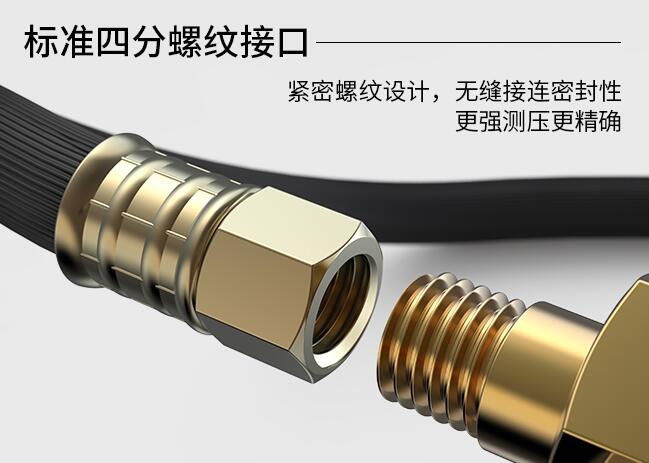

超高壓軟管
HX5-4PS-10M
MAX
德國進口
空氣管線
不銹鋼鏡面管
高壓硬管
不銹鋼鏡面管
主機殼體
江蘇建農數控折板車間
水箱
江蘇建農數控折板車間

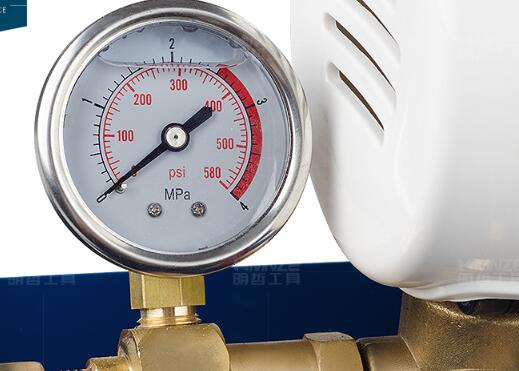

壓力表
無錫廣順
客戶自選
第24項為壓力表，根據標準：壓力表使用范圍在25%-75%之間。
七、計算機測壓系統（該系統為6通道，僅供參考）：
該系統是為了高精度測壓所配，它可記錄下整個測壓過程中的壓力變化情況，并以曲線形式表達出來(可打印)
技術參數：
整機供電電壓：AC220 測試精度：0.5%
模擬量信號：4-20MA 記錄儀、 傳感器供電電壓：DC24
操作說明：
1、打開電腦
2、在電腦上雙擊圖標打開軟件，進入程序如下圖：
軟件界面上方這六個窗口顯示的各通道壓力值，如果要看相對應通道的曲線請點擊眉頭“通道切換”
眉頭第二個（這是截圖，進入軟件是亮的）
4、此時的測壓系統是在實時采集的，會有相對應的曲線生成。
5、待測試結束后，如需要打印出試壓報告（檢查打印機有沒有打開，是否缺紙），請在您想要的最前端后最后端各點擊一下（程序就會知道您要這之間的曲線），待點擊完了會自動跳轉到打印界面，如下圖：
進入界面后上部是讓您填寫試壓參數：
下半部分是生成的曲線：
1、點擊曲線保壓部分的兩端，系統會自動讀出保壓時間和該時間段的壓降值，并自動填寫。
2、輸入打印序列號即可打印出試壓報告。

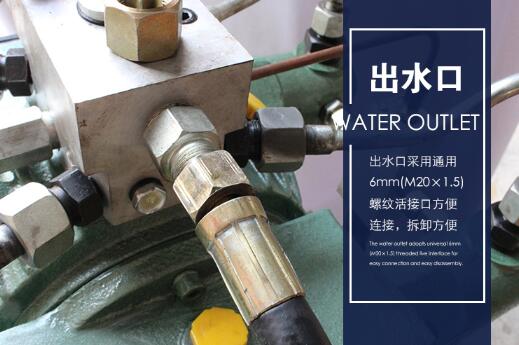

圖片參考（圖片都為車間生產實物圖，未作任何平面處理）
八、相關說明
1、我公司生產的增壓泵頭為重型壓力發生器，而且是雙吸雙出，所以有著排量大的優勢
2、換向機構為獨立的，有著使用壽命長，性能穩定的優勢，即使使用時間長了維修更換也方便
3、所有閥的執行動作件都是純合金的，有著耐高壓射流、耐磨、耐沖擊的優點
4、所有閥件都是活動合體式的，長期使用需修理時，不用全部更換，只要換閥芯閥座即可，
5、整臺設備所有的密封圈都是德國進口密封圈，經久耐用
6、增壓泵頭里面高壓承載件是合金的，扶正環為整體錫青銅，經久耐用。
7、設備內部高壓管路全部是316不銹鋼鏡面厚壁管，安全可靠。
九、試壓泵常見故障
1、泵在運行，不出水
故障原因：單向閥中夾了雜質或結了水垢
解決方法：
a、輕輕敲擊單向閥殼體，有時雜質會因為振動跟著水流沖出；
b、拆下來用汽油或柴油清洗，安裝時注意加少許機油
c、如發現嚴重磨損，可更換閥芯閥座
2、試壓泵停止不工作
故障原因：換向閥進了雜質、水汽或缺油
解決辦法：
a、檢查氣動三聯件中是否有潤滑機油
b、拆下?lián)Q向閥背面的消聲器，撥動里面的換向連桿
c、檢查先導閥的“O”型圈是否損壞
3、掉壓嚴重，保不住壓
故障原因：有泄漏
解決辦法：
a、檢查泵到被試壓件之間有無明顯泄漏
b、檢查保壓閥和泄壓閥是否損壞，如損壞拆下中頭，換閥座。
十、合作分工事宜
1、用戶單位需準備好動力源（即流量≥1.6m3/min，壓力0.8MPa的空氣壓縮機及氣源管線，管線通徑4分，如管線長度≥10米則建議用6分管線≥20米，則建議使用1寸管線，該設備氣源接口為內絲NPT1/2）；
試壓泵廠家服務人員安裝調試屬于在外出作業，敬請貴公司安排專員積極配合，并認真學習設備操作規程和常規保養事項。
3、敬請貴公司提供安裝調試人員工作餐，并指導就近住宿。
